Power BI 微课堂 | 第76课：自定义 X 轴和 Y 轴属性

今天，我们继续学习：自定义 X 轴和 Y 轴属性。通过示例了解自定义视觉对象的 X 轴和 Y 轴的多种不同方式。

添加新的可视化效果

在 Power BI 中，并非所有视觉对象都有坐标轴。例如，饼图就没有坐标轴。而且，自定义选项也因视觉对象而异。由于自定义选项太多，无法在一篇文章中一一介绍，因此我们将介绍一些最常用的自定义选项，并让你能够熟练使用 Power BI 报表画布中的视觉对象“格式”窗格。

必须先生成可视化效果，然后才能自定义它。在 Power BI Desktop 或 Power BI 服务中，打开零售分析示例。如需跟随操作，可通过浏览器访问网址下载：

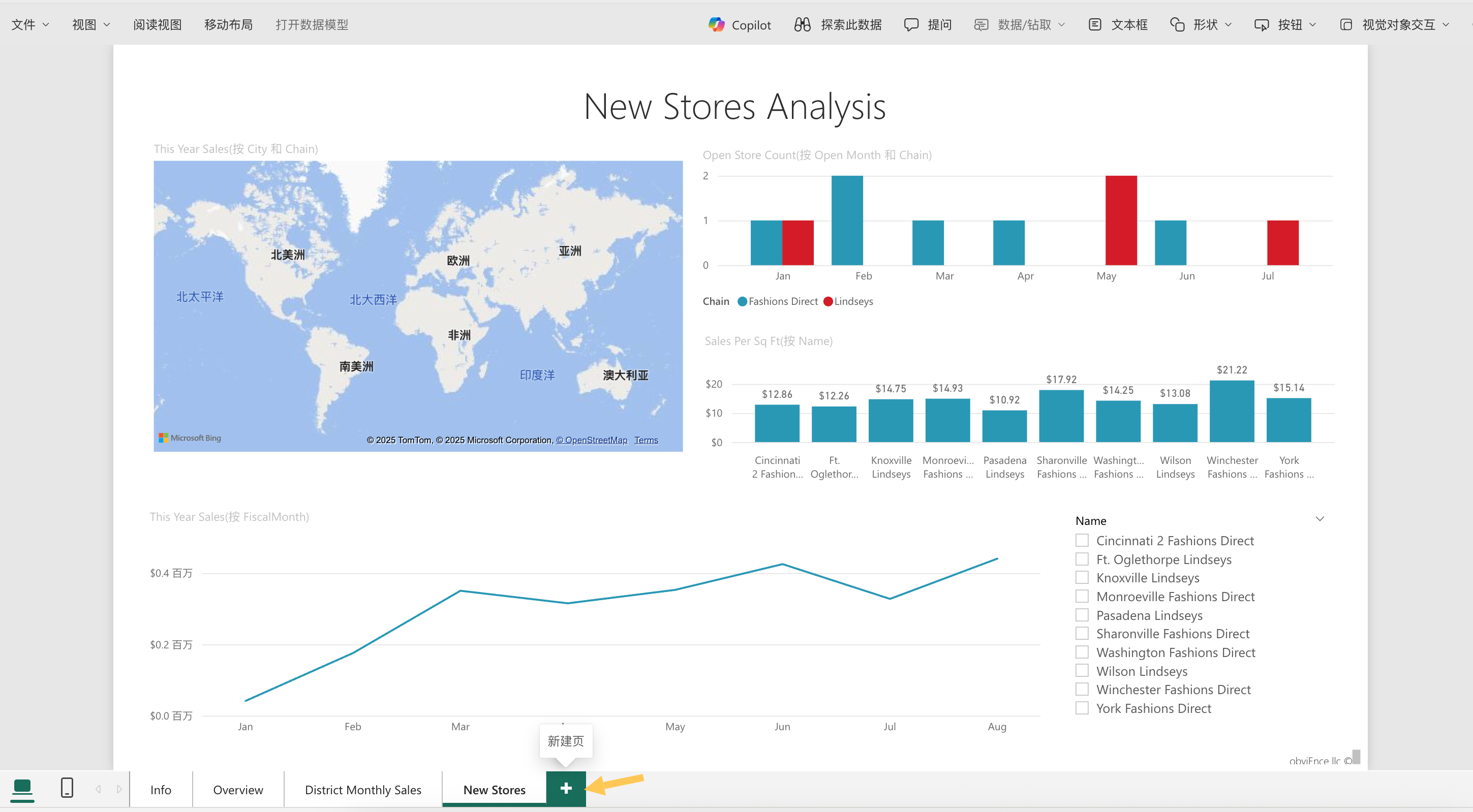

在报表底部，选择加号图标以添加新页面。

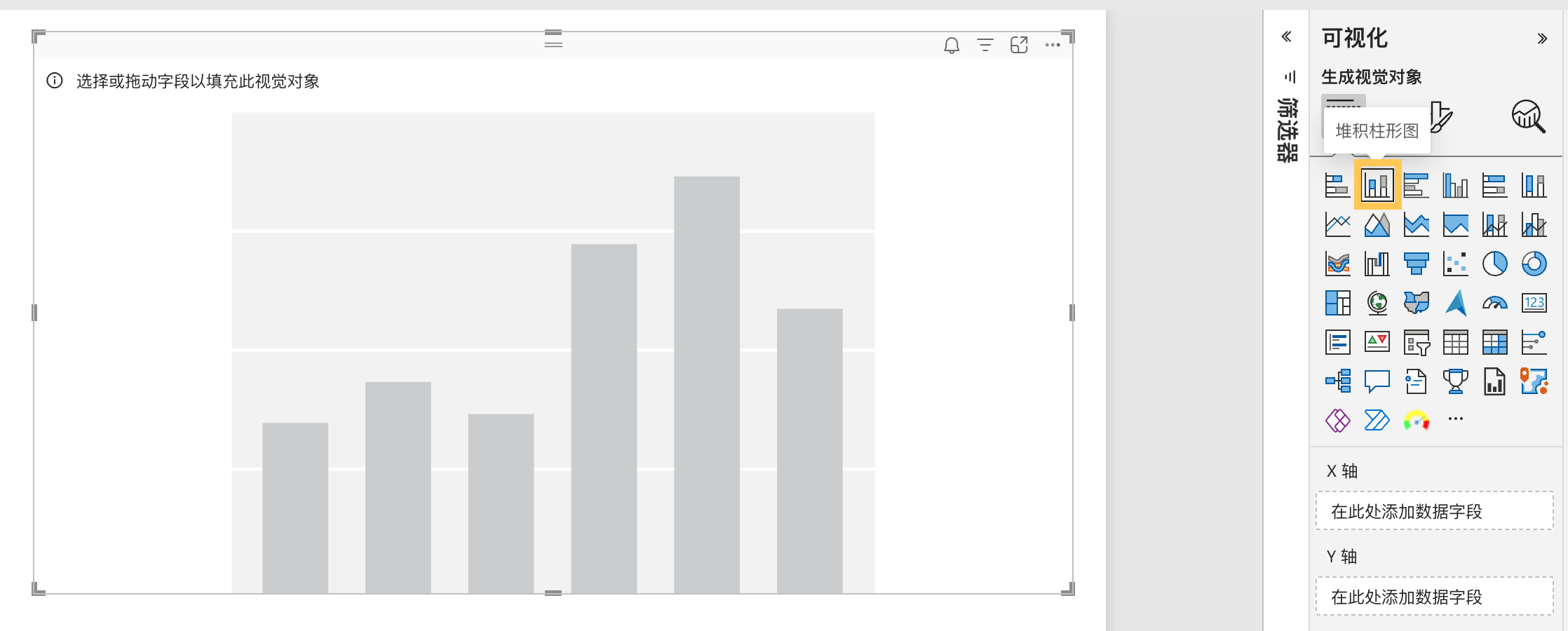

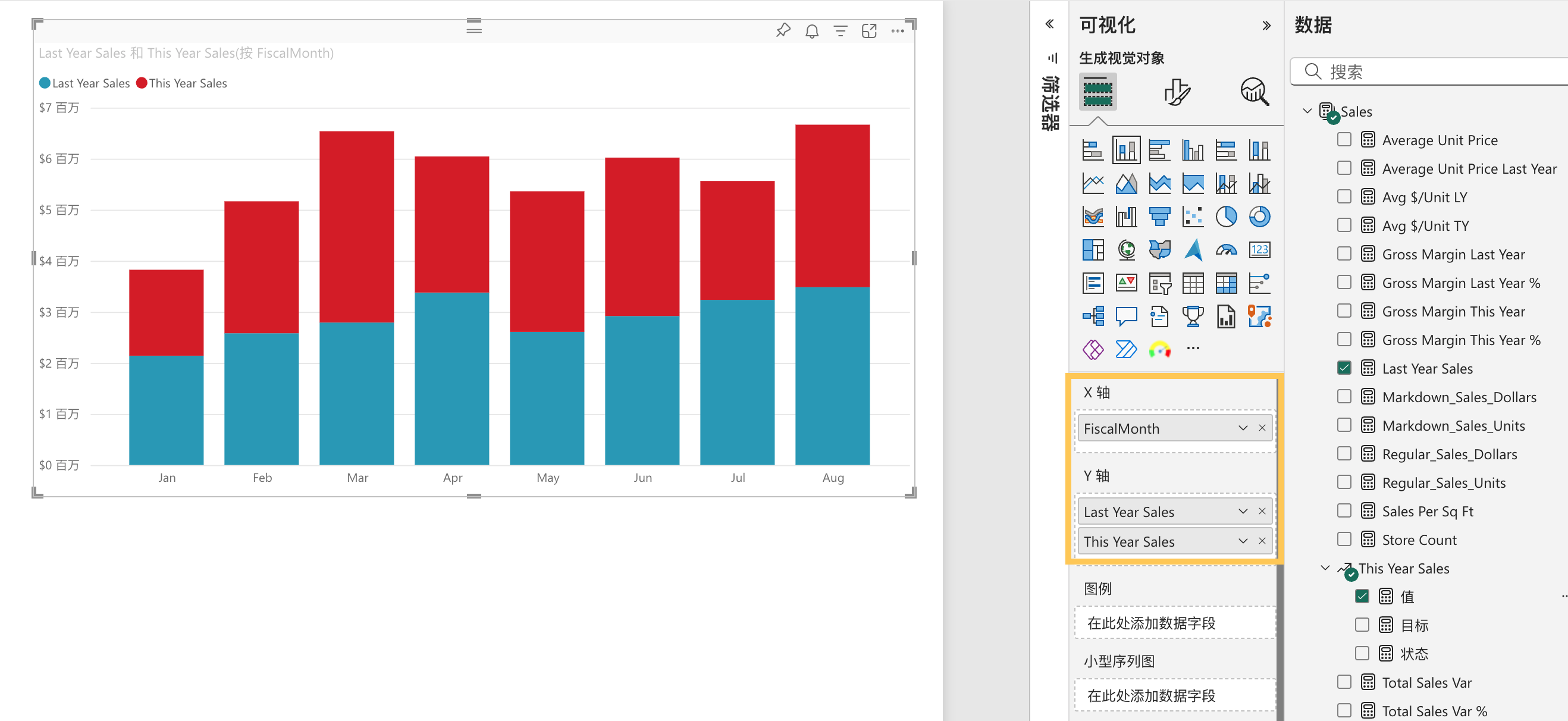

在“可视化效果”窗格中，选择“堆积柱形图”图标。这会将空模板添加到报表画布。

若要设置 X 轴值，请在“数据”窗格中，依次选择“Time”>“FiscalMonth” 。

若要设置 Y 轴值，请在“数据”窗格中，依次选择“Sales”>“Last Year Sales”，再依次选择“Sales”>“This Year Sales”>“Value” 。

现在，就可以自定义 X 轴了。 Power BI 为可视化效果格式设置提供几乎无限的选项。

自定义 X 轴

在 Power BI，我们可为 X 轴自定义许多功能，比如：

• 可添加和修改数据标签及 X 轴标题。

• 对于类别，可修改条形图、柱形图、折线图和面积图的宽度、大小和填充。

• 对于值，可修改显示单位、小数位数和网格线。

• 如果主轴数据类型为标量，则可在连续轴（数值和日期时间等标量类型的默认值）或分类轴之间进行选择。

• 连续轴可以是线性刻度或对数刻度，无需滚动即可显示所有数据。

• 分类轴为每个数据点显示类别标签，如果内容不能在绘图区完整显示，则会滚动。

下面的示例演示了如何自定义柱形图。让我们添加一些自定义选项来熟悉它们，随后你可自行浏览其余内容。

》自定义 X 轴标签

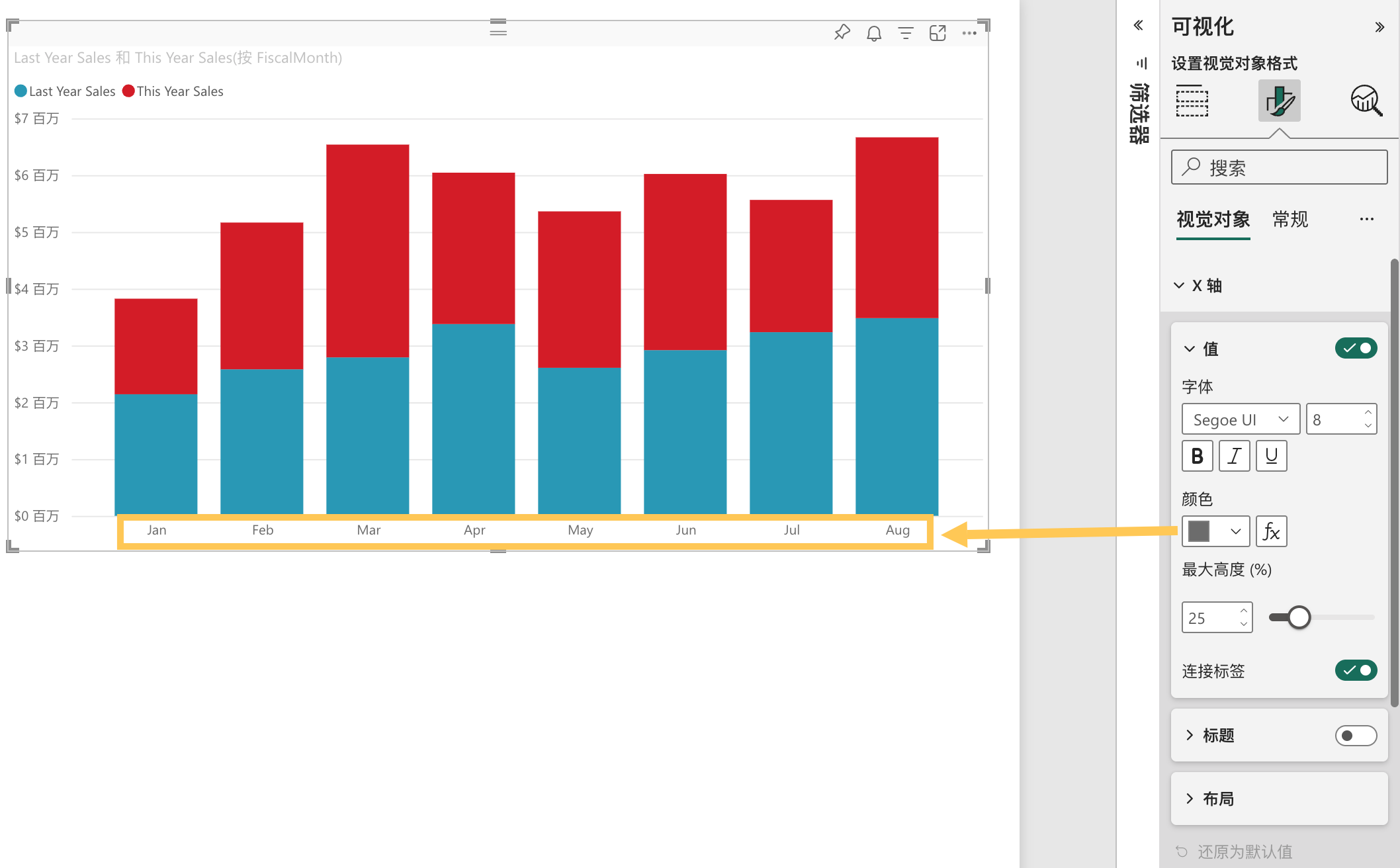

X 轴标签在图表中列的下方显示。现在，它们是浅灰色的小标签，并且难以查看。

让我们来进行更改。在“可视化效果”窗格中，选择“格式”（画图刷图标 ）以显示自定义选项。然后，展开 X 轴选项，确保已将“X 轴”滑块移至“开” 。

请注意，需要将 X 轴设置为“关”的部分原因包括：可视化效果在没有标签的情况下直观明了；或报表页面中内容过多，需要腾出空间用于显示更多数据。

然后，设置文本颜色、大小和字体：

• 颜色：选择黑色

• 文本大小：输入“14”

• 字体系列：选择“Arial Black”

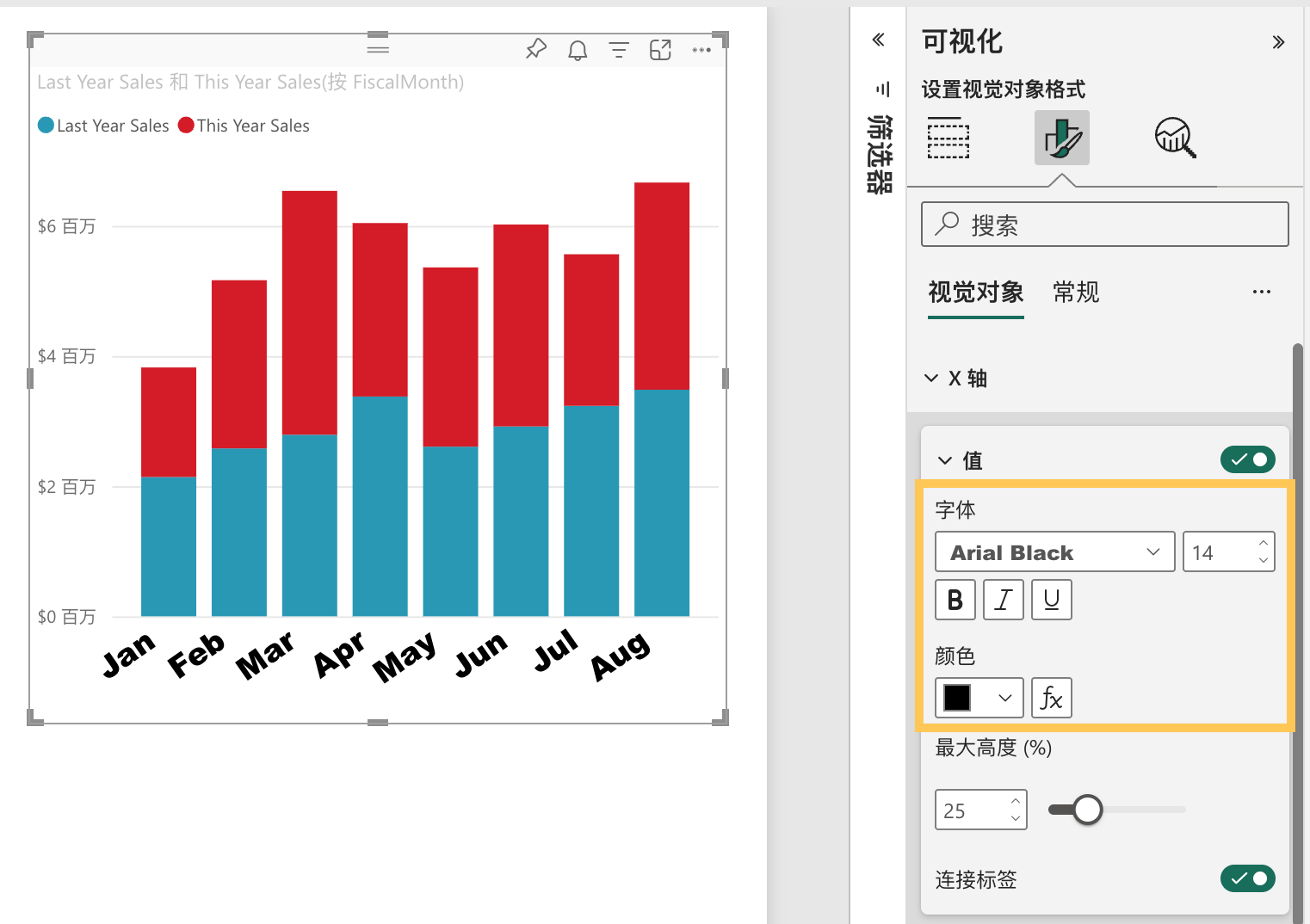

你可能不喜欢 X 轴文本沿对角线显示。Power BI 提供了几个可选项：

• 将文本大小更改为小于 14

• 放大可视化效果

• 显示更少的列，并通过增加“最小类别宽度”来添加滚动条

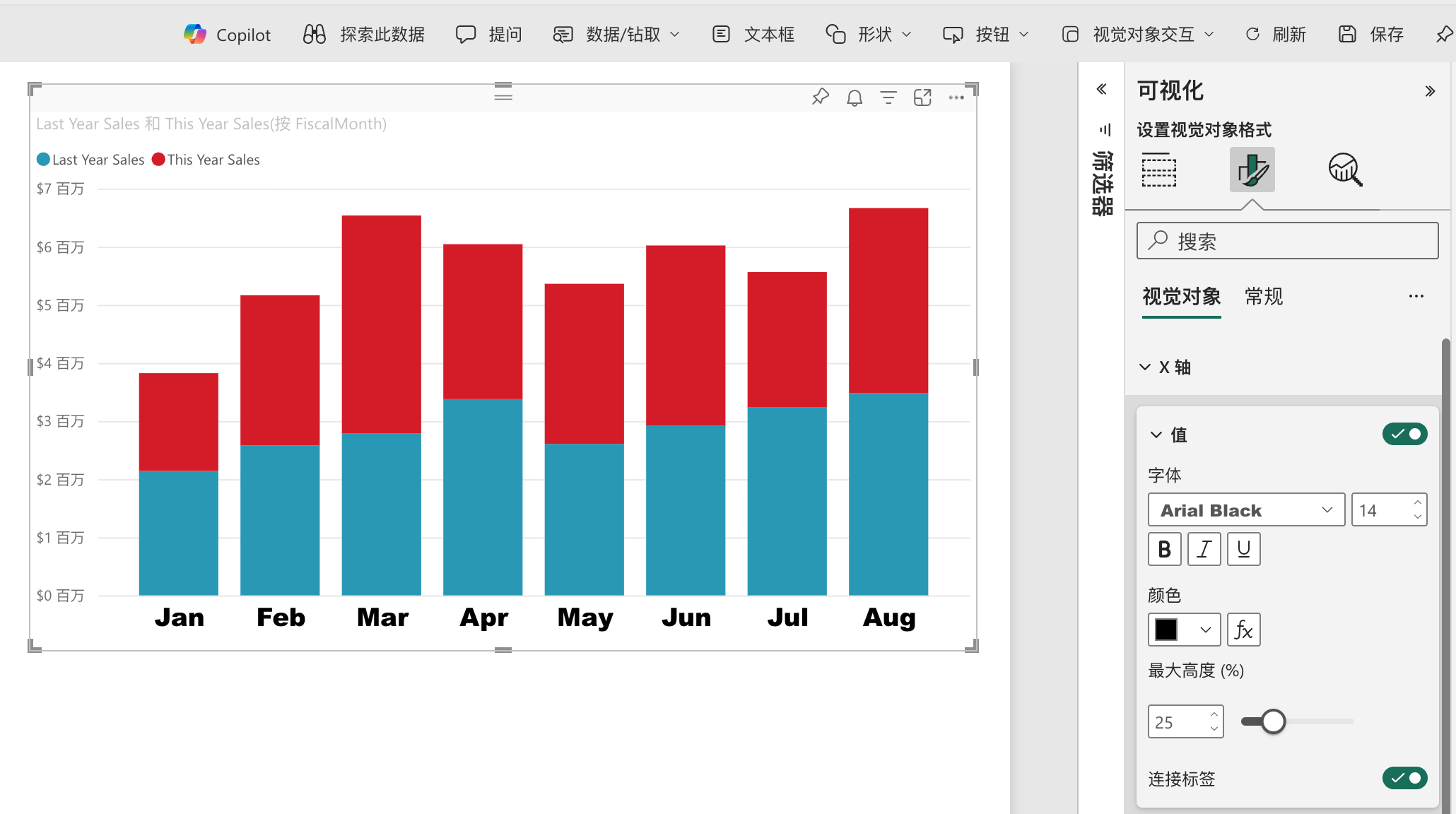

在这里，我们选择第二个选项并通过获取其中一个调整大小栏来加宽可视化效果。现在它可以容纳 14 磅大小的文本，而无需呈角度或使用滚动条显示文本。

》自定义 X 轴标题

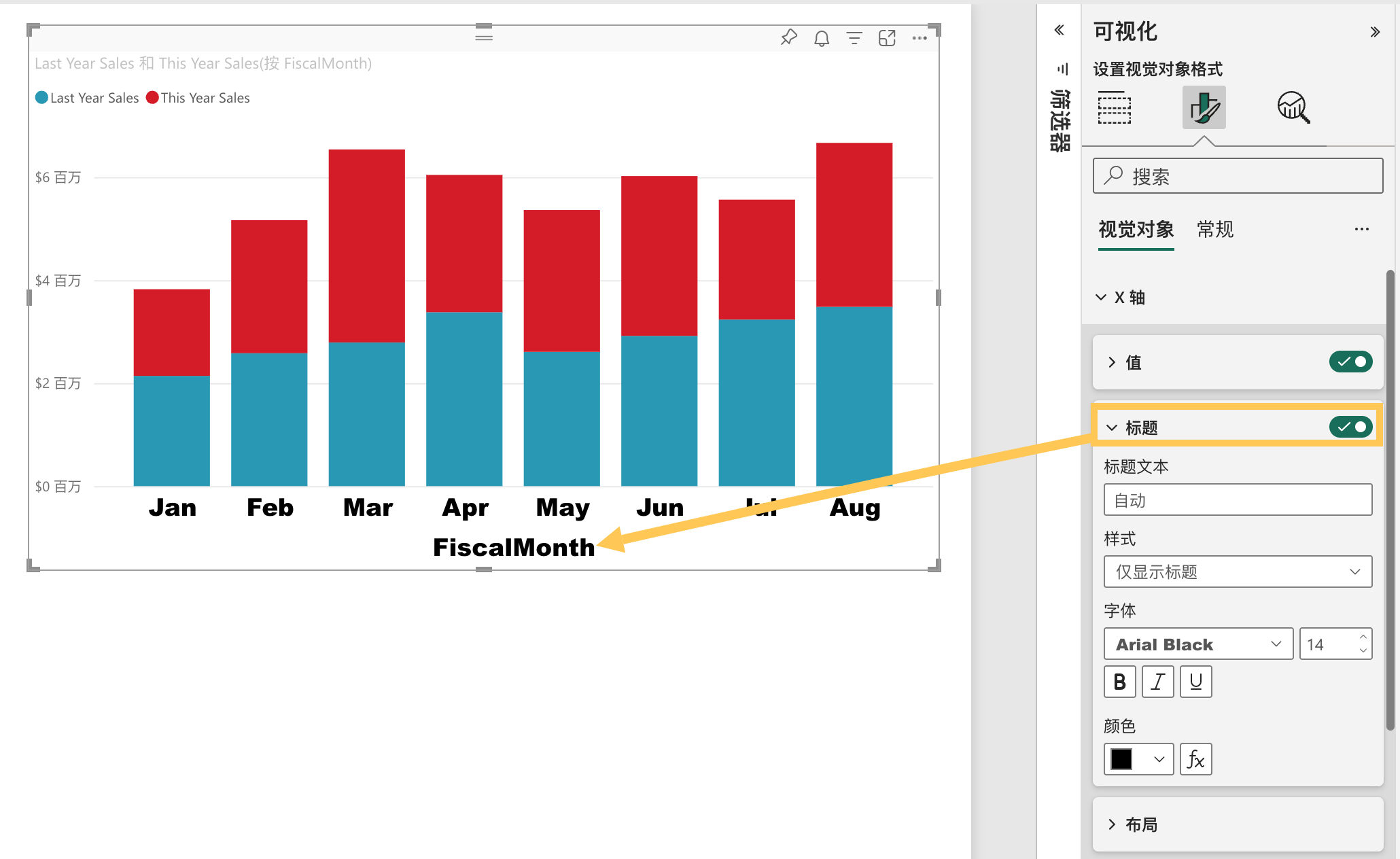

当 X 轴标题为“开”时，X 轴标题在 X 轴标签下方显示。请确保已将 X 轴标题设置为“开”。

从上图中，我们注意到可视化效果现在具有默认的 X 轴标题。在本例中，名称为“FiscalMonth”。

接下来，对标题文本颜色、大小和字体进行设置：

• 标题颜色：选择橙色

• 坐标轴标题：键入“Fiscal Month”（单词之间带空格）

• 标题文本大小：输入“18”

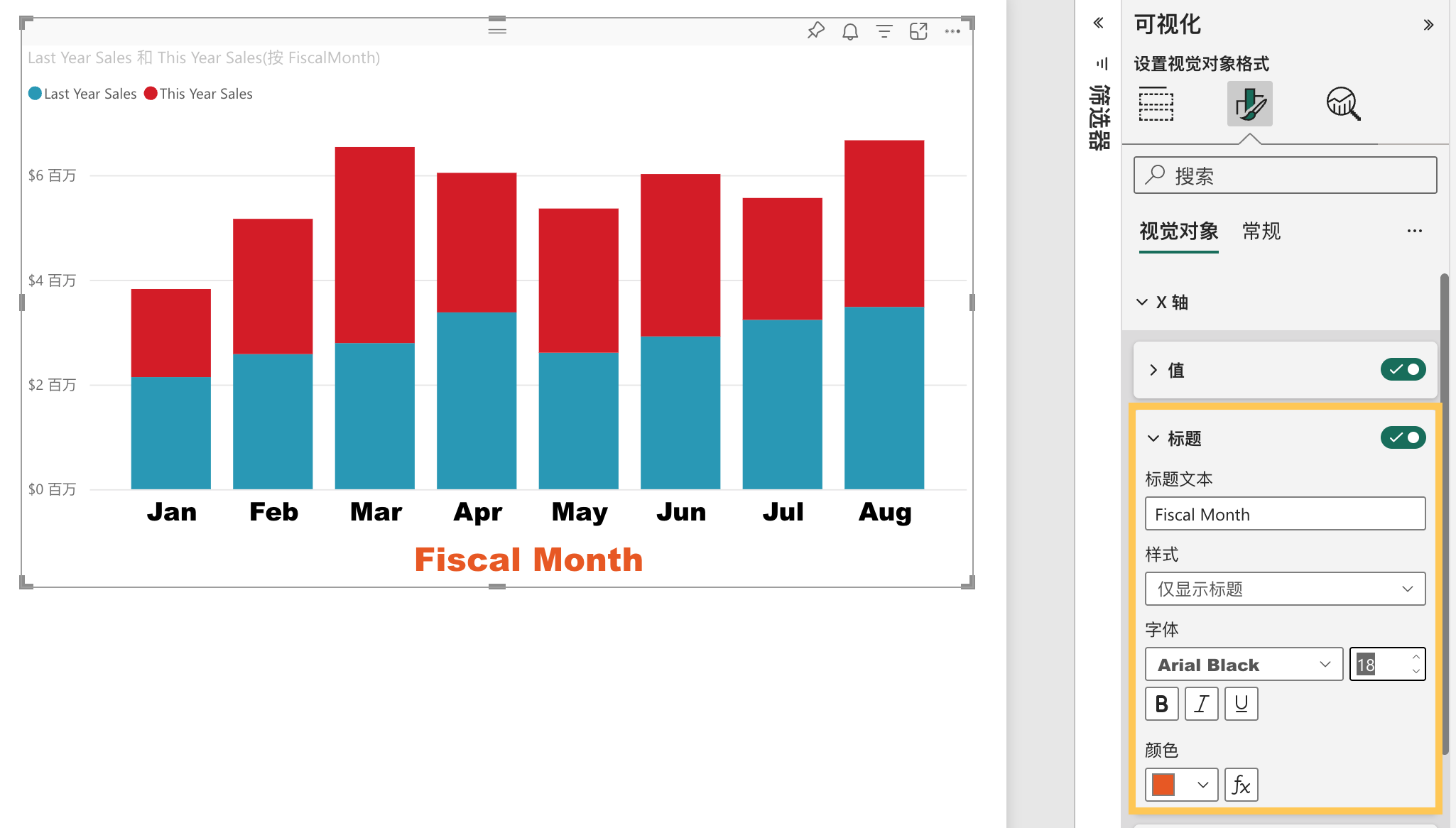

完成自定义后的堆积柱形图如下图所示：

保存所做的更改，并转到下一部分。如果需要还原所有更改，请选择“自定义效果”窗格中“X 轴”底部的“还原为默认值”。

接下来，将自定义 Y 轴。

自定义 Y 轴

我们还可为 Y 轴自定义许多功能。比如：

• 可添加和修改数据标签、Y 轴标题及网格线。

• 对于值，可修改显示单位、小数位数、起点和终点。

• 对于类别，可修改条形图、柱形图、折线图和面积图的宽度、大小和填充。

在下面的示例中，我们继续对柱形图进行自定义，以便帮助你熟悉部分功能，后续你可以自行浏览其他内容。

》自定义 Y 轴标签

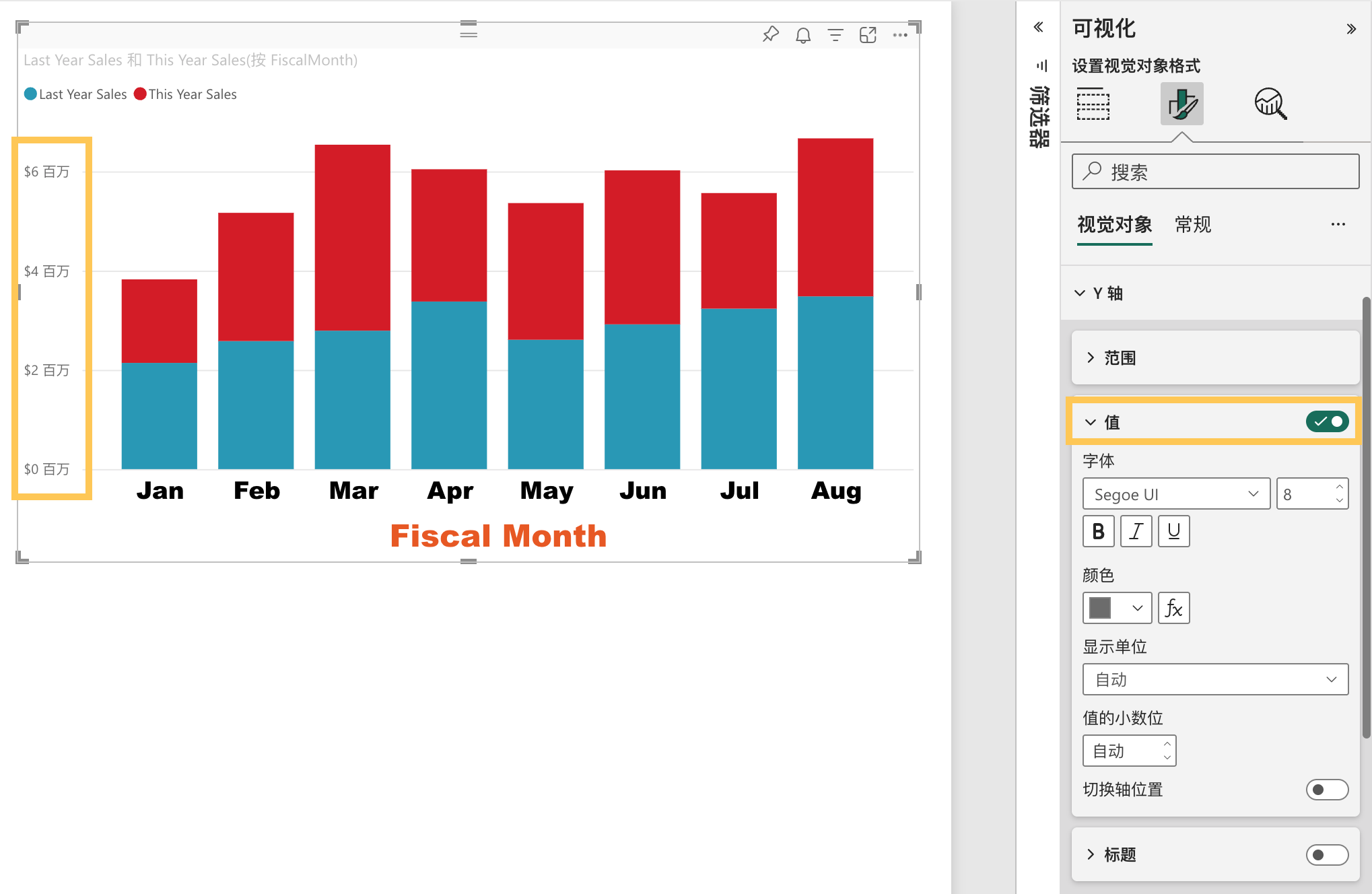

默认情况下，Y 轴标签在左侧显示。现在，它们是浅灰色的小标签，并且难以查看。让我们来进行更改。

展开“Y 轴”选项，确保已将“Y 轴”的“值”滑块移至“开”。请注意，需要禁用 Y 轴的一个原因是，为了节省空间以显示更多数据。

然后，设置文本颜色、大小和字体：

• 颜色：选择黑色

• 文本大小：输入“11”

• 显示单位：选择“百万”

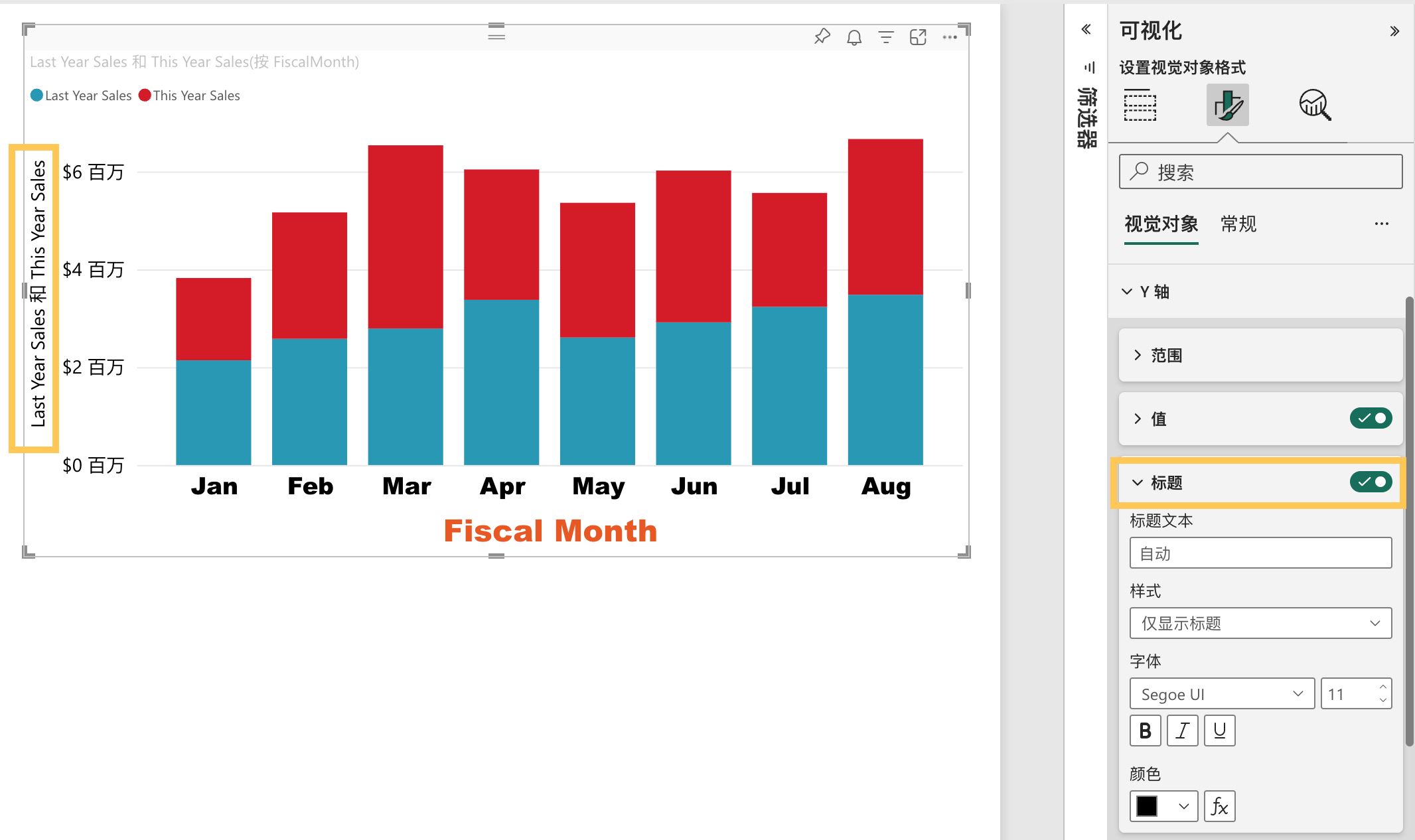

》自定义 Y 轴标题

当 Y 轴的标题为“开”时，Y 轴标题在 Y 轴标签旁边显示。对于此可视化效果，显示 Y 轴标题并不会改进视觉对象，所以保持“标题”设置为“关”不变。

在本期微课堂的后续部分，我们会将 Y 轴标题添加到双轴视觉对象。

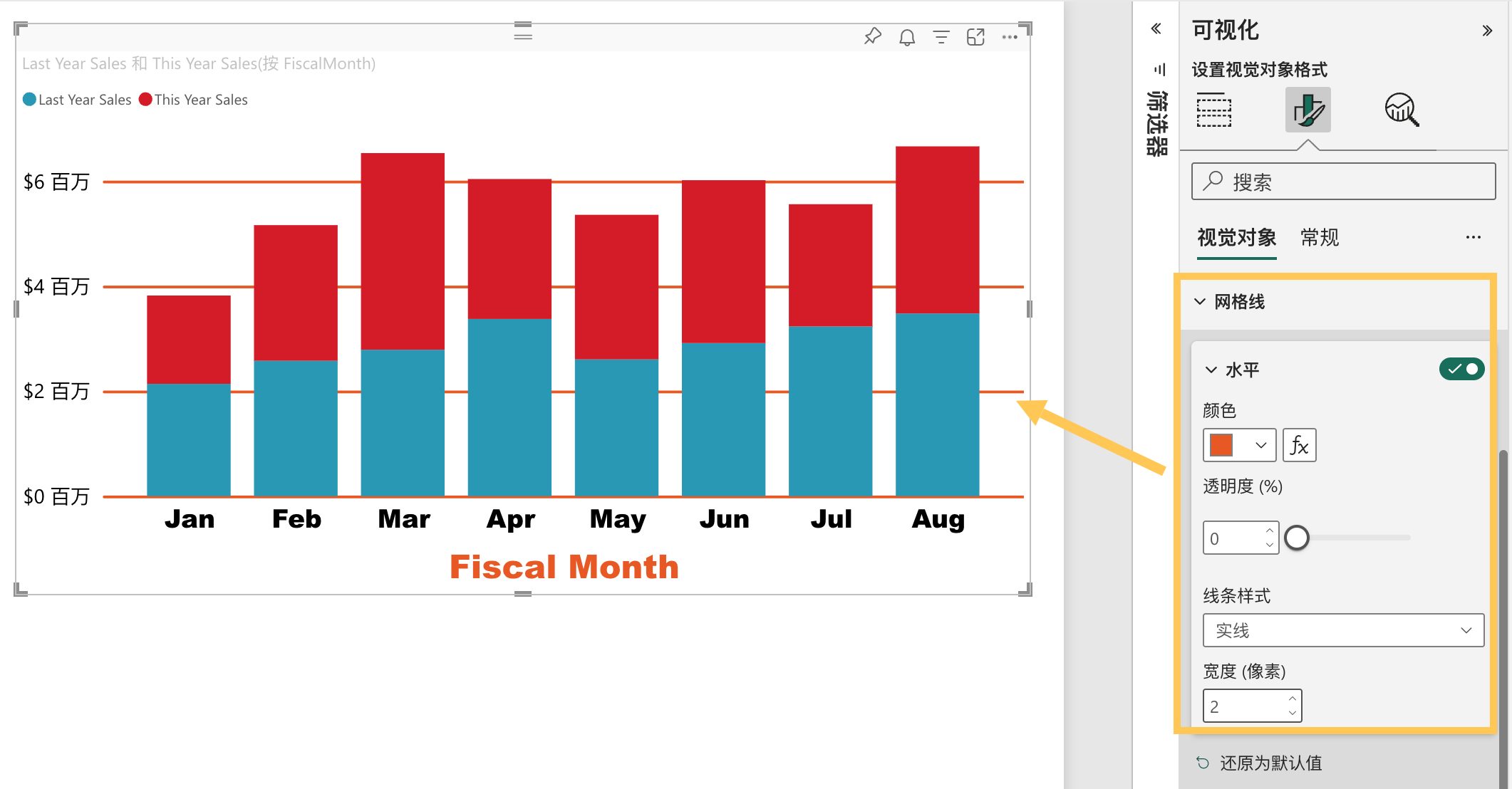

》自定义网格线

接下来，将更改颜色并增加笔划，以突出显示网格线：

• 展开“网格线”选项卡：选择水平

• 颜色：选择橙色

• 宽度：输入 2

进行这些自定义之后，柱形图应如下所示：

自定义具有双 Y 轴的可视化效果

某些可视化效果可从拥有两个 Y 轴，组合图就是很好的示例。在设置双 Y 轴的格式前，我们必须创建用于比较销售额和毛利率趋势的组合图。

》创建有两个 Y 轴的图

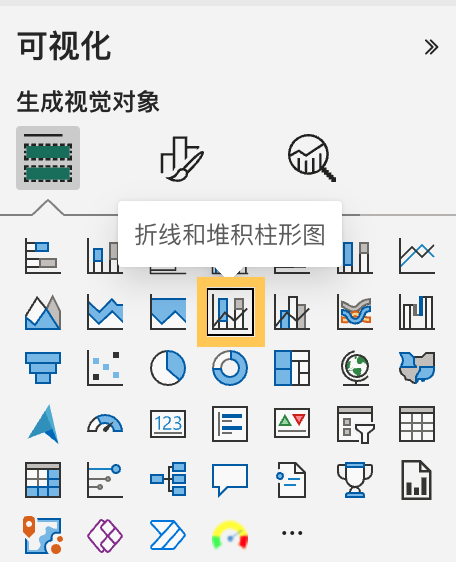

选中柱形图，然后在可视化效果窗格中，将其更改为折线和堆积柱形图。这种视觉对象类型支持单个折线图值和多个可堆叠列值。

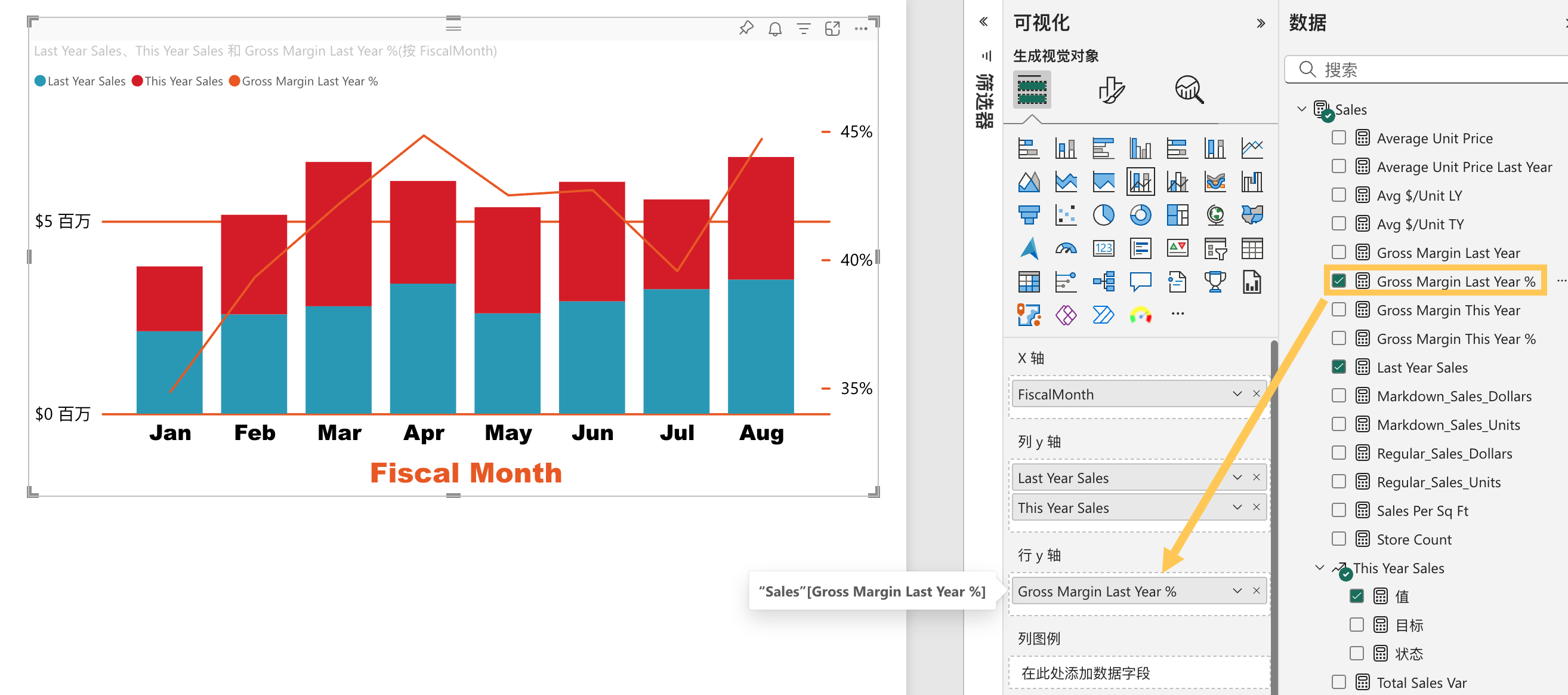

将“Sales”>“Gross Margin Last Year %”从“数据”窗格拖到“行 y 轴”区域中 。

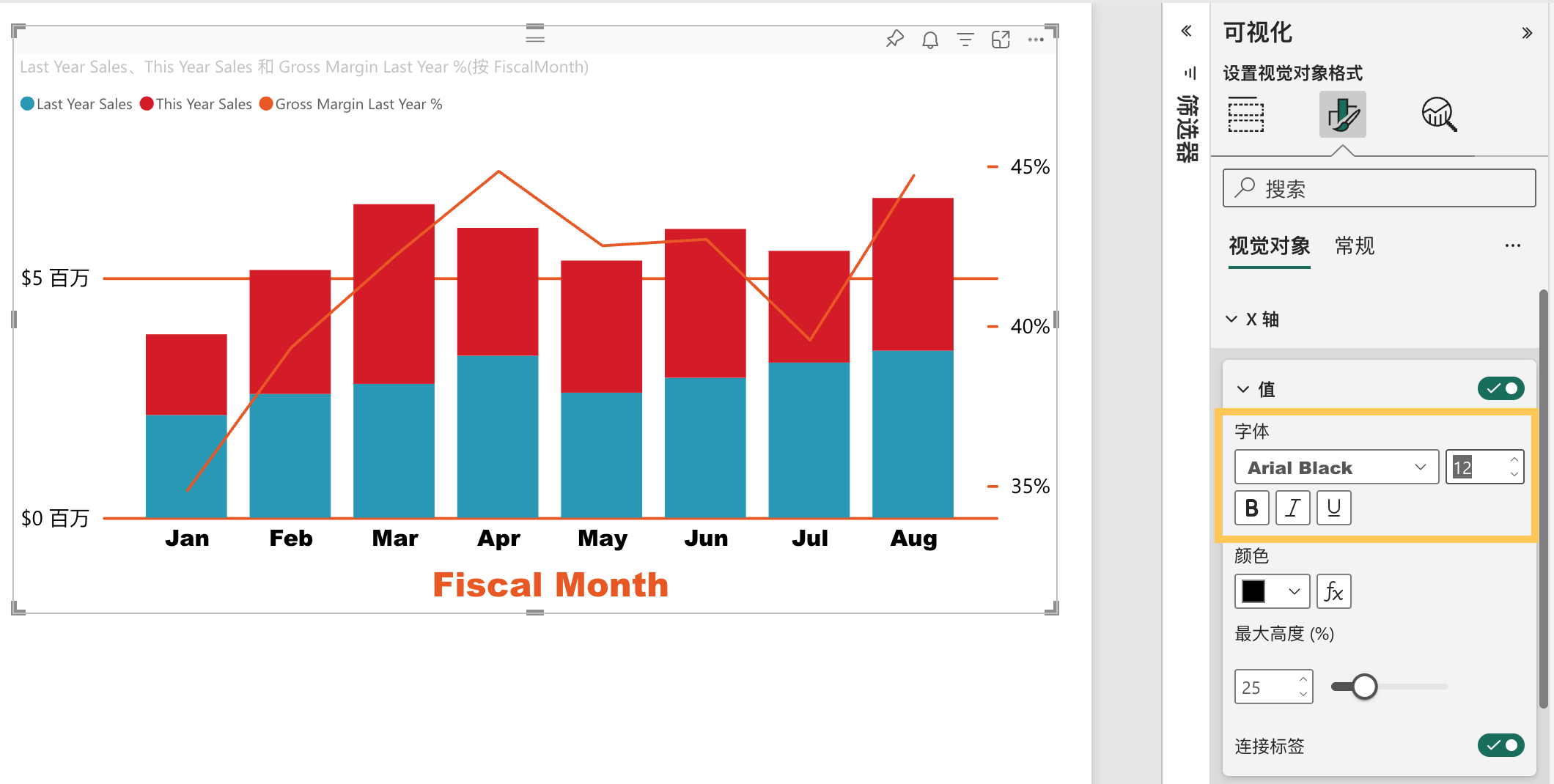

然后，重新设置可视化效果格式以删除呈角度显示的 X 轴标签。

可以看到，Power BI 创建两个 Y 轴是为了让值能够以不同的方式缩放。左轴度量以美元为单位的销售额，右轴度量为毛利率百分比。

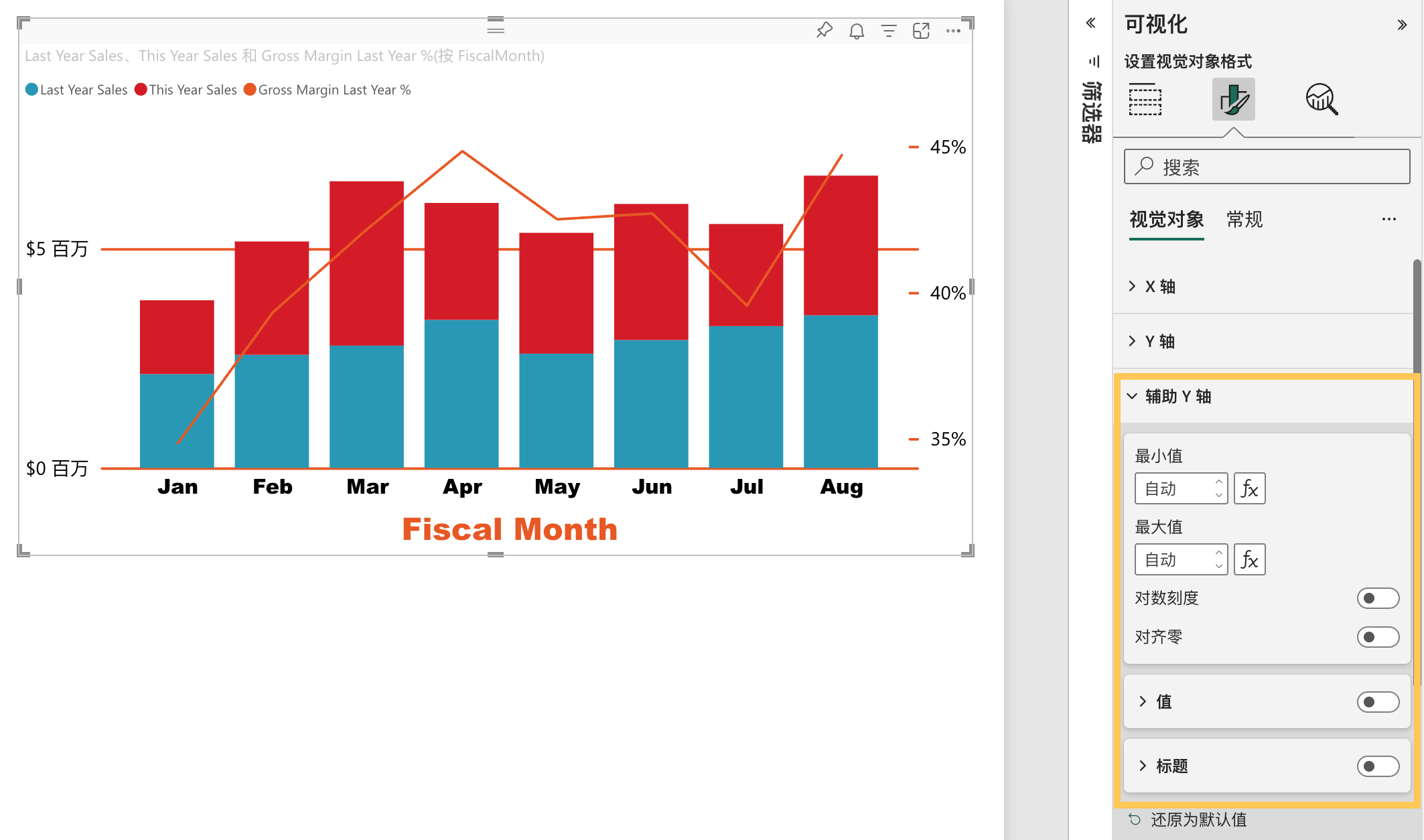

》设置第二个 Y 轴的格式

由于我们是从一个附带格式的 Y 轴的可视化效果入手，所以 Power BI 使用相同的设置创建第二个 Y 轴。不过，我们可对此进行更改。

在“可视化效果”窗格中，选择画笔刷图标，以显示格式选项。展开第二个 Y 轴选项，验证它是否为“开”。在本例中，第二个 Y 轴表示折线图。

你可以选择是否自定义两个轴的字体颜色、大小和显示单位。如果切换列轴或行轴的位置，则两个轴将交换位置。

》向两个轴添加标题

对于复杂的可视化效果，添加轴标题可帮助你的同事了解可视化效果所表达的意思。

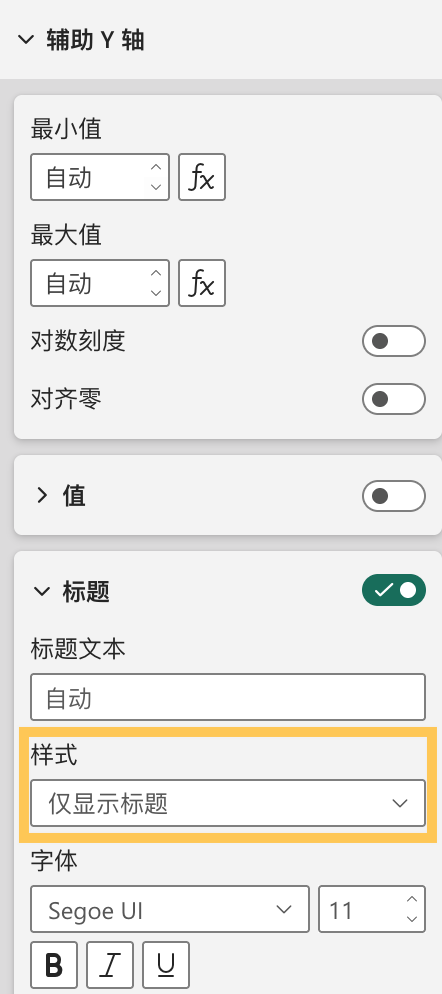

首先，将 Y 轴（列） 和 Y 轴（行） 的标题切换到打开，并将两个 Y 轴的“样式”均设置为“仅显示标题”。

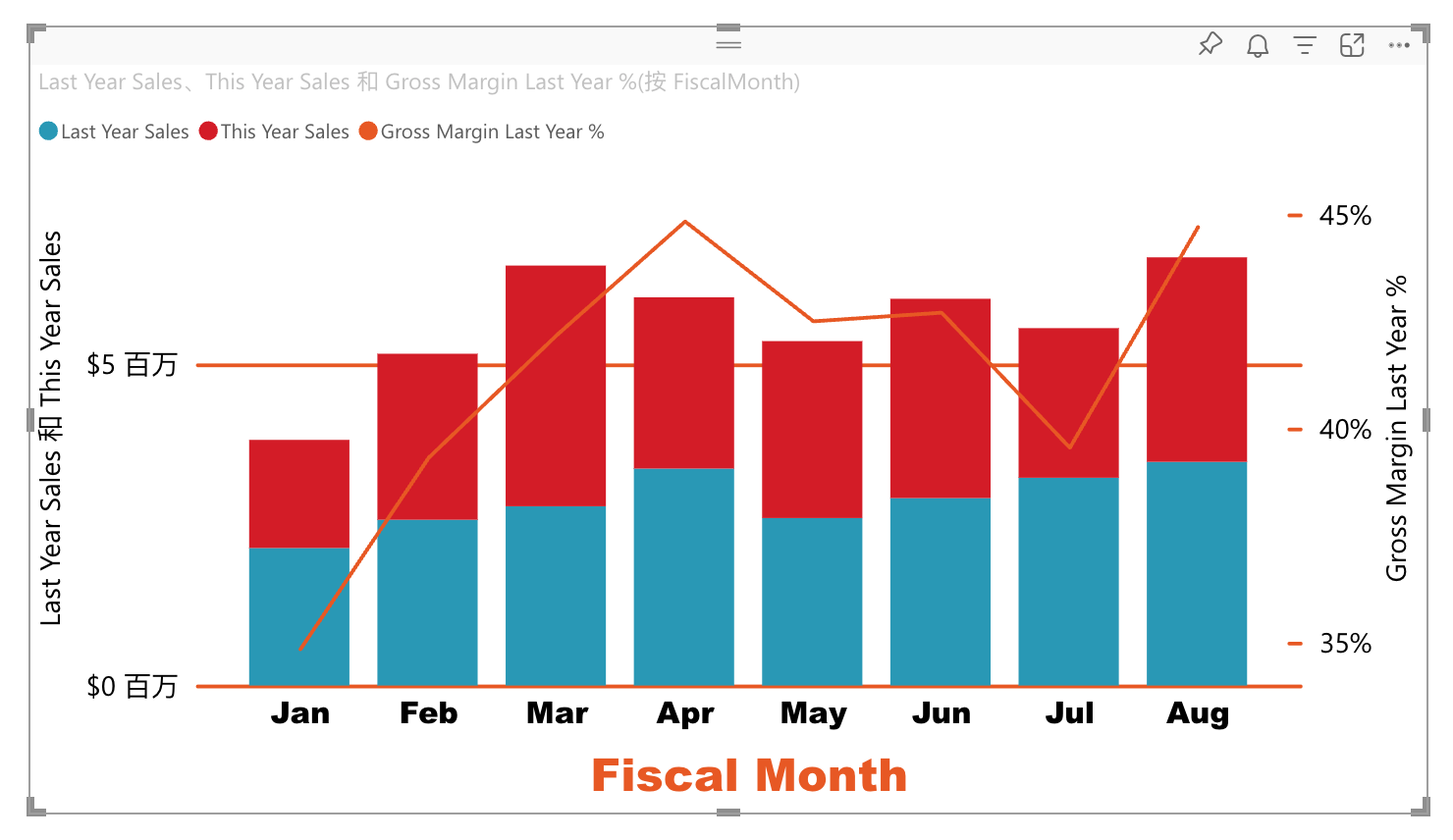

如下图所示，组合图现在显示都有标题的双轴。

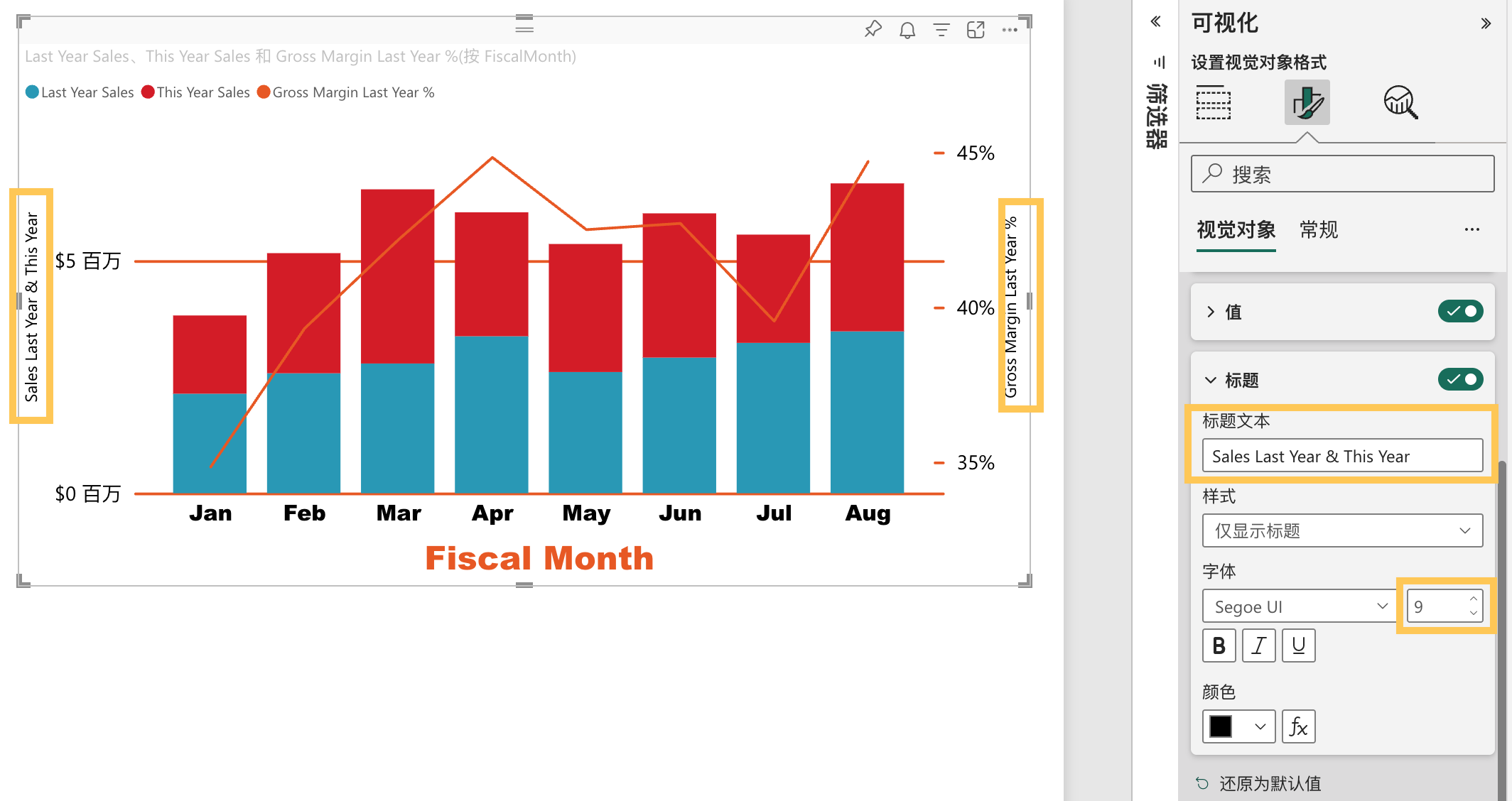

接下来，设置标题格式。在本例中，我们缩短第一个 Y 轴（柱形图）的“轴标题”：Sales Last Year & This Year，同时将二者的字号缩小到 9 。

有关详细信息，请查看往期微课堂：颜色格式设置的提示和技巧 和 自定义可视化效果的标题、图例和背景。

反转 y 轴

对于折线图、条形图、柱形图、面积图和组合图，可将 y 轴反转，使正值向下，负值向上。

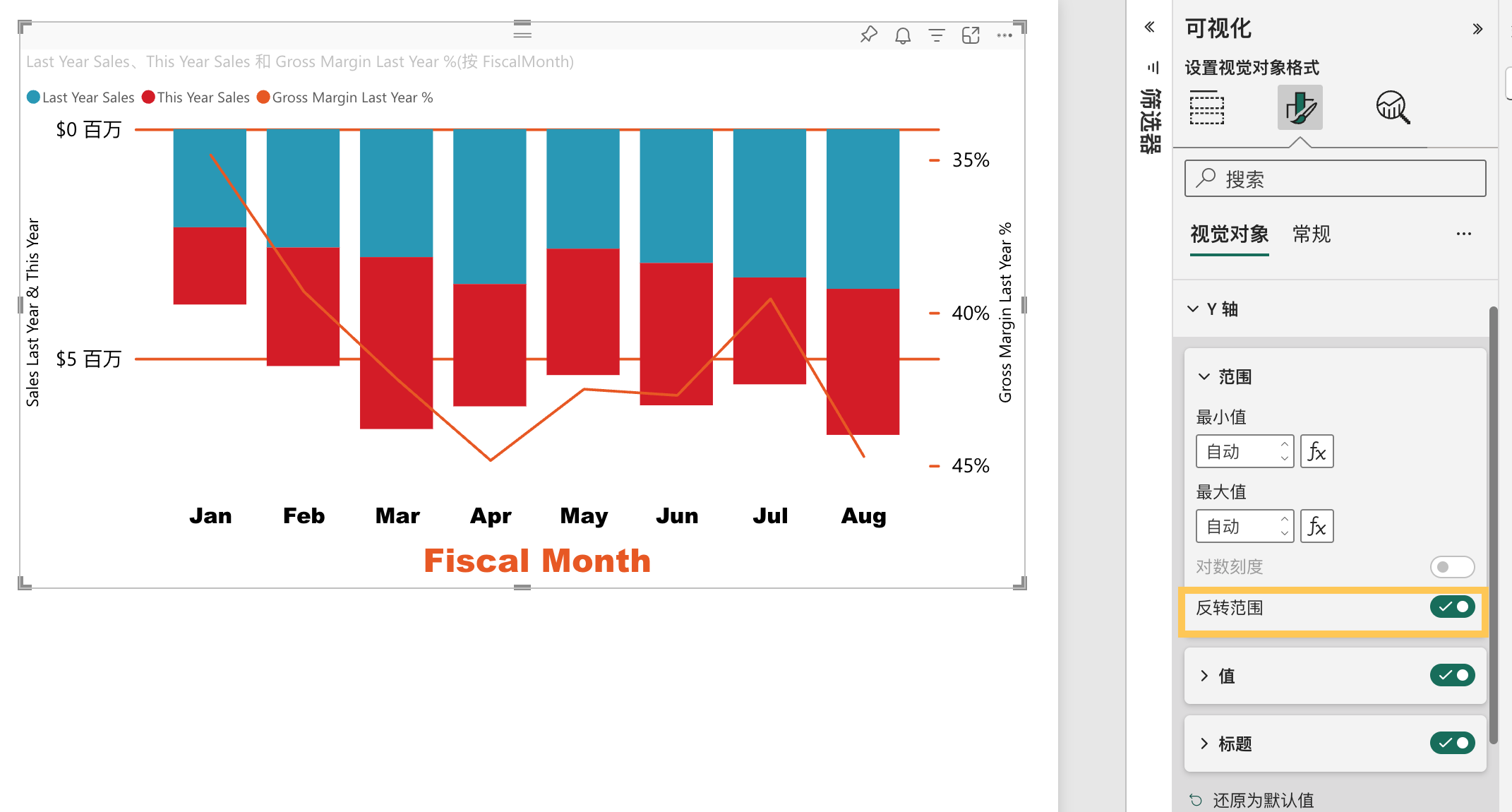

具体操作方法是：选择视觉对象。在“格式”窗格中，展开“Y 轴”部分，再展开“范围”部分。 将“反转范围”滑动到“启用”。

注意事项和限制

对于连续轴刻度线，无法控制格式字符串。Power BI 根据数据范围选择最佳刻度间隔，并为此单位间隔创建最小格式字符串，以保留空间。日期值将根据系统或浏览器区域设置进行本地化。

以上就是关于「自定义 X 轴和 Y 轴属性」的全部内容。感谢您的耐心阅读，更多 Power BI 学习资源，请持续关注优阅达大数据生态。
